手机自动测试线是高度复杂的系统，其硬件设计直接决定了测试效率、可靠性和成本。核心目标是替代人工，实现手机从电性能、功能、射频到音频/光学等全方位的自动化测试与校准。

一、 核心硬件系统组成

一个典型的手机自动测试线硬件系统可以分为以下几个关键部分：

1. 机械结构与线体系统

这是测试线的“骨架”，负责手机的流转和精确定位。

传送带/导轨：通常采用皮带线或倍速链，负责在工站间传输载具。

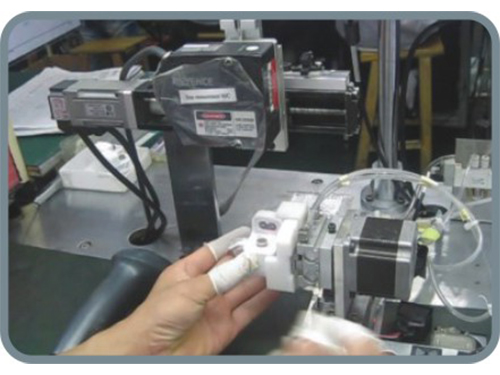

测试载具：也称为治具或托盘，是固定和定位手机的关键部件。设计上需考虑：

高精度定位：使用精定位销、仿形结构，确保每次手机与测试探针/接口都能准确对接。

兼容性：可通过更换内衬或调整机构来适配多种手机型号。

散热与屏蔽：有时需要集成散热装置或电磁屏蔽材料，以确保测试稳定性。

阻挡器 & 定位机构：在测试工位，通过气缸或电机驱动的阻挡器将载具精准停下并锁紧，消除任何晃动，保证测试连接可靠性。

分流机构：如顶升平移机、旋转台等，用于将测试合格与不合格的产品分流向不同通道。

2. 电气控制与传感系统

这是测试线的“神经系统”，负责指挥和监控所有动作。

可编程逻辑控制器：是线体控制的“大脑”，负责执行预定的逻辑程序，控制气缸、电机、传感器、指示灯等设备的协同工作。

工业传感器：

光电传感器：检测载具是否存在、手机是否在位。

接近开关：确认定位机构是否到位。

视觉系统：用于复杂定位，如引导机械手抓取手机，或读取手机屏幕显示的测试内容。

执行器件：

气缸/电动缸：用于执行按压、顶升、开关盖等直线动作。

伺服/步进电机：用于需要精密控制位置和角度的场合，如拧紧机械手。

3. 测试执行系统

这是测试线的“核心技能”，负责完成各项具体测试任务。

测试仪器仪表：

直流电源：为手机供电并监控电流。

交流电源：用于测试充电器接口。

射频仪表：如综测仪，用于测试蜂窝、Wi-Fi、蓝牙的发射功率、接收灵敏度等。

音频分析仪：测试扬声器、麦克风的性能。

数字万用表/数据采集卡：用于测量各种电压、电阻值。

测试接口与探针：

Pogo Pin：弹簧探针，用于与手机板上的测试点接触，是实现高速、稳定电气连接的关键。

FPC连接器：用于连接和测试手机的柔性电路板，如屏幕、摄像头排线。

RF同轴连接器：用于连接射频信号。

Micro USB / Type-C 工装头：用于模拟数据连接和充电。

开关系统：使用PXI/LXI/GPIB等总线的开关矩阵，实现一台仪表与多个测试工位或多个被测手机之间的信号路由，最大化利用昂贵仪表资源。

4. 中央处理与数据处理系统

工控机/服务器：运行测试管理软件，调度测试任务，从仪器获取数据，判断测试结果，并与上层制造执行系统进行通信，上传测试数据和生产状态。

二、 硬件设计与实现的关键考量

在设计和实现过程中，以下几个要点至关重要：

测试节拍与并行设计：

瓶颈分析：识别并优化最耗时的测试工站。

并行测试：在一个工站内，设计多个测试接口，同时测试多台手机；或在一个测试序列中，并行执行多个不冲突的测试项。

可靠性与稳定性：

连接可靠性：Pogo Pin的材质、弹力、行程设计必须精确，确保数百万次接触仍能保持良好导电性。

信号完整性：高频射频信号的传输需使用屏蔽性能好的线缆和连接器，防止干扰。

电磁兼容设计：测试线体本身不应成为干扰源，需做好接地和屏蔽。

灵活性与可扩展性：

模块化设计：测试工站、仪器柜采用模块化设计，便于维护和升级。

软硬件解耦：通过标准的通信接口和开关矩阵，当需要更换或增加新的测试仪器时，软件只需做少量修改。

成本控制：

在满足测试要求的前提下，合理选择仪器品牌和型号。

通过开关系统共享昂贵仪表，降低单站成本。

三、 一个简化的实现流程示例

以最简单的“下载与电性能测试工站”为例：

载具流转：载具携带手机流入工站。

精确定位：光电传感器检测到载具，PLC控制阻挡器升起，定位销插入，将载具牢牢固定。

建立连接：气缸驱动一个压板下降，压板上的Pogo Pin阵列与手机主板上的测试点准确接触，同时Type-C工装头也插入手机接口。

执行测试：

工控机通过USB控制直流电源为手机供电。

运行测试脚本：通过Type-C接口为手机下载软件；通过万用表测量开机电流、各关键电源电压是否正常。

结果判断与流转：

测试软件根据预设阈值判断结果（Pass/Fail）。

PLC收到结果后，控制指示灯显示（绿灯Pass，红灯Fail）。

阻挡器下降，载具流出，进入下一个工站或分流道。

总结

手机自动测试线的硬件设计与实现是一个典型的机电一体化工程。它要求设计者深刻理解机械结构、自动控制、电子测试和软件集成等多个领域的知识。成功的硬件设计能够在保证极高测试覆盖率和可靠性的前提下，将测试节拍降至最低，从而为大规模智能制造提供坚实保障。
